Затирка для швов до 10 мм. водоотталкивающая Церезит СЕ 40 Aquastatic 43 багама 1 кг.

Эластичная водоотталкивающая затирка Ceresit СЕ 40 Aquastatic предназначена для швов до 10 мм, купить Церезит СЕ 40 Аквастатик по выгодной цене, можно в нашем интернет-магазине. Данный продукт содержит цемент и при взаимодействии с водой дает щелочную реакцию, поэтому при работе с ним необходимо защищать глаза и кожу. При попадании смеси в глаза следует промыть их водой и обратиться за помощью к врачу. В состав Церезит СЕ 40 Аквастатик входит: цемент, минеральные заполнители, модифицирующие добавки, пигменты.

Все изложенные показатели качества и рекомендации верны для температуры окружающей среды +20°C и относительной влажности воздуха 60%. В других условиях технические характеристики материала могут отличаться от указанных.

Кроме технического описания при работе с материалом следует руководствоваться соответствующими строительными нормами и правилами РФ. Изготовитель не несет ответственности за несоблюдение технологии при работе с материалом, а также за его применение в целях и условиях, не предусмотренных настоящим техническим описанием. При сомнении в возможности конкретного применения материала следует испытать его самостоятельно или проконсультироваться с изготовителем. Техническое описание, а также неподтвержденные письменно рекомендации, не могут служить основанием для безусловной ответственности изготовителя. С появлением настоящего технического описания все предыдущие становятся недействительными.

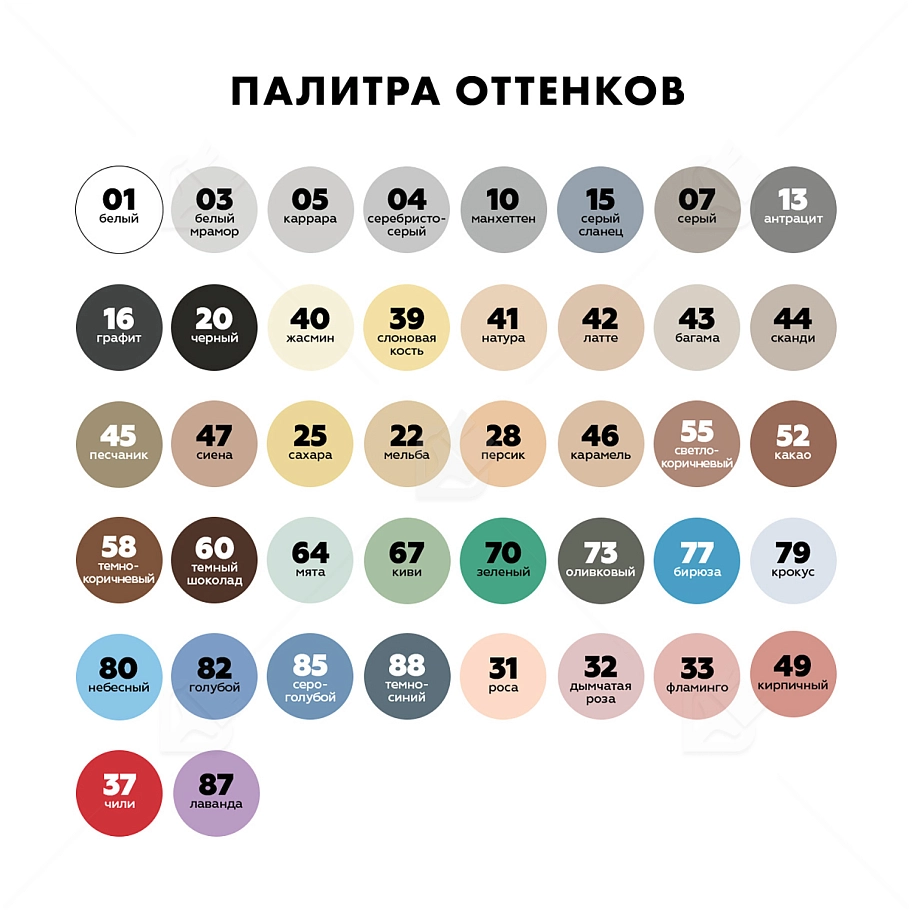

• выпускается 38 цветов, включая белый;
• обладает усиленным противогрибковым эффектом (формула «TrioProtection MicroProtect»);
• водоотталкивающая (эффект Aquastatic);
• новая формула содержит активную минеральную добавку Silica Active, обеспечивающую легкость очистки плитки после затирания, высокую пластичность состава и стабильность цвета;
• устойчива к загрязнению, легко моется;
• эластичная, устойчива к деформациям;
• обладает высокой стойкостью цвета;
• идеально гладкая;
• водо и морозостойкая;
• может применяться на полах с подогревом;
• пригодна для внутренних и наружных работ;
• экологически безопасна.

Область применения

Затирка CE 40 предназначена для заполнения швов керамических, каменных (в том числе мраморных) и стеклянных облицовок на полах и стенах внутри и снаружи зданий, при ширине шва до 10 мм. Благодаря высокой эластичности затирка может при меняться на деформирующихся основаниях (ДСП, гипсокартоне и др.) и основаниях, подверженных температурным колебаниям (полах с подогревом, террасах, ваннах открытых бассейнов и т.п.) там, где не требуется химическая стойкость. Подготовка воды в бассейнах должна осуществляться в соответствии с ГОСТ Р 53491.1-2009.

Благодаря эффекту «Aquastatic» (гидрофобным свойствам) и формуле TrioProtection MicroProtect (высокой стойкости к грибку и плесени) затирка CE 40 оптимальна для применения в помещениях с постоянной влажностью: ванных комнатах, душевых, кухнях и т.п.

Угловые, деформационные и примыкающие к санитарнотехническому оборудованию швы рекомендуется заполнять силиконовой затиркой CS 25.

Подготовка основания

Заполнение швов плиточной облицовки следует выполнять только по истечении срока, указанного в инструкции на использованный клей. Если для крепления плитки использовался традиционный цементно-песчаный раствор, заполнение швов можно производить не ранее чем через 7 суток после укладки плитки. Основание и плиточный клей должны быть сухими. Кромки швов должны быть очищены от плиточного клея, а также от пыли, жиров и других загрязнений, препятствующих адгезии затирки. Края впитывающих плиток рекомендуется смочить влажной губкой. При заполнении швов существующей плиточной облицовки старую затирку следует полностью удалить. Швы облицовок должны иметь одинаковую глубину. В случае матовой, неглазурованной или каменной плитки необходимо произвести пробу на окрашивание плитки пигментами, содержащимися в затирке.

Выполнение работ

Для приготовления смеси берут отмеренное количество чистой, не жесткой воды с температурой от +15 до +20°C. Сухую смесь постепенно добавляют в воду при перемешивании, добиваясь получения однородной массы без комков. Перемешивание необходимо производить миксером или дрелью с насадкой при скорости вращения 400–800 об/мин. Затем выдерживают технологическую паузу около 5 минут для созревания смеси и перемешивают еще раз. Смесь, готовая к применению, должна быть израсходована в течение 2 часов с момента приготовления. Избыток воды приводит к ухудшению технических характеристик затирки!

Швы заполняют затиркой при помощи резинового шпателя, собирая излишки с поверхности диагональными движениями. После начала затвердевания затирки (примерно через 10–20 минут — затирка должна быть достаточно плотной и не вытесняться из швов) швы заглаживают и поверхность облицовки аккуратно очищают слегка влажной, хорошо отжатой, часто споласкиваемой губкой. Чрезмерное увлажнение и слишком интенсивное заглаживание швов может привести к появлению разнотона! Высохший налет с плитки удаляют сухой мягкой тканью не позднее 8 часов после заполнения швов. Технологический проход возможен через 8 часов, а первый контакт с водой — через 7 дней после заполнения швов.

Рекомендации

Работы следует выполнять при температуре воздуха и основания от +5 до +30°C и относительной влажности воздуха не выше 80%. Повышенная влажность основания, разное количество или избыток воды затворения, неравномерное высыхание и слишком интенсивное заглаживание швов могут привести к появлению разнотона. Во избежание различия оттенков швов, на одной плоскости рекомендуется использовать затирку одной партии. При работе следует использовать инструменты из нержавеющих материалов. В течение 24 часов после заполнения швов затирку необходимо предохранять от пересыхания (защищать от прямых солнечных лучей, ветра, нагрева и т.д.), а в течение 7 дней — от контакта с водой (при наружных работах предусматривать защиту от дождя). При устройстве облицовок на стяжках с подогревом подогрев должен быть выключен не менее чем за 48 часов до начала работ и включен не ранее чем через 72 часа после их завершения. Затирка приобретает заявленный цвет по истечении 24–48 часов, в зависимости от условий окружающей среды, после затирания швов, выполненного в соответствии с рекомендациями по применению. Оттенок цвета готовой затирки в шве может отличаться от цвета сухой смеси, обозначенного цвета на упаковке и рекламных образцов.

Срок хранения

В сухих условиях, на поддонах, в оригинальной неповрежденной упаковке — не более 24 месяцев со дня изготовления.

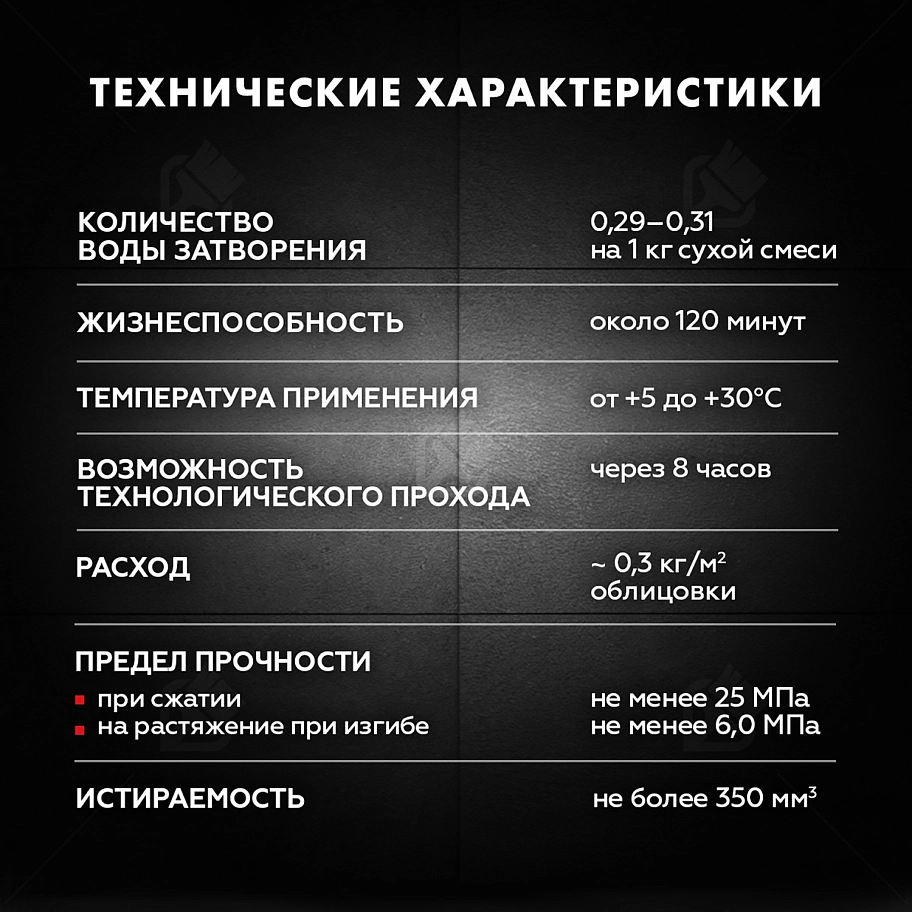

Технические характеристики

• Количество воды затворения: 0,6–0,64 л на 2 кг сухой смеси
• Водоудерживающая способность: не менее 95%
• Подвижность по расплыву конуса, Пк: 12 ± 1 см
• Сохраняемость первоначальной подвижности: не менее 40 минут
• Время конца схватывания: не менее 720 минут
• Температура применения: от +5 до +30°C
• Возможность технологического прохода: через 8 часов
• Предел прочности при сжатии: не менее 17 МПа
• Предел прочности на растяжение при изгибе: не менее 4,0 МПа
• Предел прочности при сжатии после 25 циклов замораживания и оттаивания: не менее 17 МПа
• Предел прочности на растяжение при изгибе после 25 циклов замораживания и оттаивания: не менее 4,0 МПа
• Деформация усадки: не более 2,5 мм/м
• Истираемость: не более 600 мм³
• Капиллярное водопоглощение через 30 минут: не более 1,5 г
• Капиллярное водопоглощение через 240 минут: не более 3 г
• Температура эксплуатации: от –50 до +70°C
• Группа горючести: НГ (ГОСТ 30244-94)
• Расход: от 0,4 до 0,7 кг/м²;
• Тип помещения: для наружных и внутренних работ в сухих и влажных помещениях;
• Материал основания: для пола и стен на деформирующихся основаниях (ДСП, гипсокартоне и др.) и основаниях, подверженных температурным колебаниям (полах с подогревом, террасах, ваннах открытых бассейнов и т.п.) там, где не требуется химическая стойкость.
