Как пользоваться нивелиром: работа с оптическим строительным инструментом и рейкой

Как пользоваться нивелиром: работа с оптическим строительным инструментом и рейкой

О том, как научиться правильно пользоваться оптическим строительным нивелиром и нивелирной рейкой, начинающим мастерам рассказывают практически сразу. Подобная техника необходима каждому специалисту. С ее помощью закладываются фундаменты, возводятся теплицы, прокладываются дороги и выравниваются земельные площадки.

каска

Содержание

Что это такое
Суть и специфика нивелирования
Виды нивелиров и где они используются
Устройство оптических и лазерных моделей
Как правильно работать с оптическим нивелиром - плюсы и минусы прибора
Пошаговая инструкция применения оптического прибора
Как установить штатив
Настройка нивелира
Фокусировка прибора
Измерение и фиксация значений
Дополнительные приспособления
Как используют нивелир для устройства основания
Как пользоваться нивелиром при строительстве фундамента
Популярные ошибки
Как работать с лазерным нивелиром - краткий ликбез
Конструкция аппарата
Измерение расстояния нивелиром
Расчет пола
Измерение стен
Проверка погрешности
Как используются ротационные лазерные нивелиры на открытой местности
Заключение

Что это такое

Термином принято обозначать прибор, посредством которого строители производят измерения высотных точек на определенной местности. Его ключевая задача заключается в создании стабильной горизонтали, позволяющей увидеть любые плоскостные отклонения. Человек, посмотревший в окуляр конструкции, заметит, что на все изображения накладываются системы, состоящие из тонких линий. Они называются визирными сетками — нитями, предназначенными для ориентирования. Картинку можно приближать и отдалять, задействуя особую ручку.

Суть и специфика нивелирования

Работа с высотными отметками нивелира на стройке или в топографии — это самый простой и универсальный способ, дающий возможность обозначения степени искривления земной поверхности. Причем погрешность оформляемых измерений будет колебаться в районе 10 мм/км — невероятный результат, недостижимый для обыкновенного водяного уровня.

Основная задача человека, применяющего рассматриваемый прибор — выявление разницы высот для каждой точки относительно эталона. Последняя, кстати, называется репером. Ничего сложного в подобных операциях нет — мастер действует совместно с помощником и постепенно рисует карту отклонений.

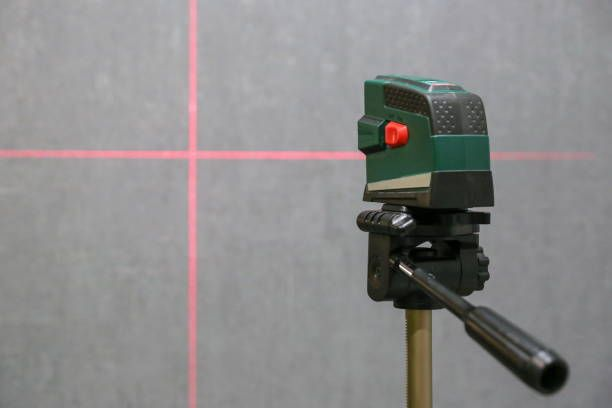

стена

Виды нивелиров и где они используются

Все аппараты представленного типа делятся на три большие группы:

  • высокоточные — средняя квадратичная ошибка для одного исследования составляет всего лишь 0,5 мм;
  • точные — менее продвинутые модули, дающие погрешность в районе 1,5-2 миллиметров;
  • технические — практически бытовые аналоги, функциональные промахи которых варьируются в промежутке от 8 до 10 мм.

Блоки применяются в разных отраслях и сферах строительства, геодезии и картографии. Без них не получится заложить правильный фундамент, возвести беседку или обустроить качественную придомовую дорожку.

Устройство оптических и лазерных моделей

Установки для нивелирования поставляются на современные рынки в двух преимущественных исполнениях:

  1. Оптика — самый популярный вариант, используемый профессионалами. Трубка с комплектом встроенных линз, способная показывать объекты с 20-кратным увеличением. Фиксация положения, настройка фокусного расстояния, выбор зрительного узла — все действия производятся собственноручно.
  2. Лазер — более современный аналог, функционирующий по принципу классического светодиодного излучателя. Бывает ротационным, точечным, проекционным, линейным, плоскостным или комбинированным. В зависимости от марки, рисует боковые, высотные, периметрические или скрещивающиеся лучи.

Каждый модуль обладает собственной сферой активного применения.

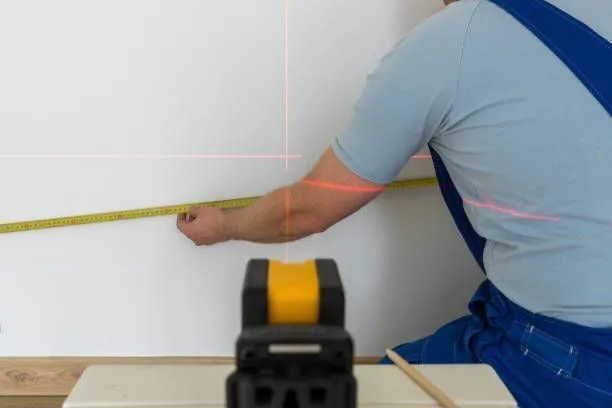

рулетка

Как правильно работать с оптическим нивелиром — плюсы и минусы прибора

Достоинств у рассматриваемого измерительного блока по-настоящему много — автономность, демократичная стоимость, высочайшая точность получаемых данных и прочее. Ключевым недостатком становится необходимость в помощнике — пользоваться аппаратом в одиночку нельзя. Работой всегда занимаются два человека — один крепит специальную линейку с ценой деления 10 мм, а второй отвечает за процесс снятия показаний. Результаты исследований записываются в отдельную тетрадь, после чего скрупулезно переносятся в инженерное программное обеспечение.

Пошаговая инструкция применения оптического прибора

Как нивелиром измерить высоту и отклонение от эталонной точки, учатся все начинающие мастера. Для работы понадобится сам аппарат, линейка и подставка. Последние два инструмента поставляются в комплекте с устройством. Приобрести другие, не менее важные строительные принадлежности, позволяет ассортимент торговой сети Kraski.ru.

карандаш

Как установить штатив

Фиксация держателя-треноги — первый этап операции, к которому нужно относиться максимально внимательно. Главная задача специалиста заключается в том, чтобы соблюсти верную горизонталь основания:

  • Откидываем клипсы, выдвигаем ножки на опциональную высоту, защелкиваем прижимные элементы обратно.
  • Прижимаем ногой ступеньку-подножку, надежно закрепляя оборудование на грунте.
  • Монтируем модуль на подставку посредством закрепительного винта, аккуратно достав его из походного кейса.

Мастер, действующий по представленной инструкции, сумеет зафиксировать устройство даже на бугристой местности.

Настройка нивелира

Следующий этап операции — непосредственная подготовка аппаратуры к дальнейшей работе:

  1. Выравнивание — разворот блока таким образом, чтобы пара подъемных ручек оказалась по левую и правую сторону.
  2. Вращение — задействуя ручки, добиваемся того, чтобы пузырек уровня находился на центральной отметке оси.
  3. Вертикаль — двигая среднюю лапку, передвигаем модуль по вертикали.

После того как пузырь дошел до «нулевого пункта», установка поворачивается на 180°, для проверки смещения.

Фокусировка прибора

Оптику нужно настраивать в индивидуальном порядке, под особенности зрения человека, отвечающего за съемку:

  1. Просим напарника поставить рейку в первую исследуемую точку. Планка должна располагаться строго вертикально.
  2. Наводим аппарат на линейку и вертим коллиматор, добиваясь оптимальных характеристик четкости и резкости картинки.

Без помощника в работе не обойтись. В дальнейшем он будет перемещать правило на местности для снятия показаний относительно эталона.

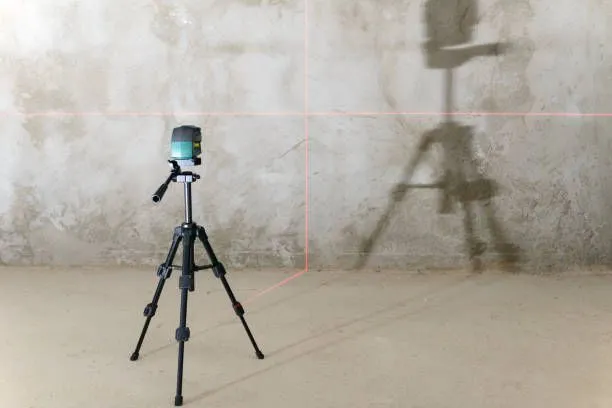

приспособление

Измерение и фиксация значений

Сам процесс получения нужных данных выглядит легко — смотрим в окуляр, видим значения, сопоставляем их с интегрированной сеткой и записываем все сведения в предварительно подготовленную тетрадь. Двигаться следует по заранее намеченным точкам — после того, как операция будет завершена, специалист получит точную схему отклонений. Затем вся информация переносится в компьютер и обрабатывается при помощи специализированного строительного или инженерного программного обеспечения.

Дополнительные приспособления

Пользование нивелиром — это процесс, в рамках которого нельзя обойтись без вторичного инструментария. Особенно сильно во вспомогательном оборудовании нуждается лазерный блок. Ему необходим своеобразный приемник лучей — элемент, позволяющий увидеть разметку через монокуляр даже в том случае, если на улице светит яркое солнце.

Второй важнейшей деталью работы становится мишень — пластина из обыкновенного пластика, с нанесенными концентрическими кругами. Она применяется для снятия показаний в условиях, когда расстояние между плоскостями слишком велико. Последний нужный узел — это рейка. С ее помощью эксперты наносят несколько параллельных линий одновременно.

Как используют нивелир для устройства основания

Предварительное облагораживание участка — ключевой этап строительства. На чрезмерно холмистой или испещренной впадинами земле прочный дом возвести, конечно же, не получится. Избавиться от перепадов местности очень легко — для этого придется вырыть котлован или сделать засыпку. Уточнить, на какую именно высоту следует поднять или опустить грунт, можно посредством нивелирования:

  1. Наносим на землю классическую сеточную разметку — вбиваем колышки, протягиваем между ними визуально заметные канатики.
  2. Для каждой точки (узла пересечения квадратов) выявляем высотные характеристики, задействуя прибор и рейку.

Впоследствии данные подвергаются всестороннему анализу.

Как пользоваться нивелиром при строительстве фундамента

От качества фундаментального основания напрямую зависит крепость всего будущего дома. После того как оно окажется возведенным, экспертам придется проверить степень его готовности. Все сопутствующие исследования выполняются в аналогичном порядке, так же как это было с обыкновенным земельным участком. Только расчеты ведутся, в том числе и для дополнительных зон — лаг, балок и мест приложения точечных нагрузок. Для снятия показаний, помимо самого прибора и рейки, понадобятся подкладки и шнуры.

Популярные ошибки

Любое видео о том, как работает оптический нивелир, включает в себя внушительный блок с возможными оплошностями, регулярно допускаемыми, например, не слишком опытными геодезистами:

  1. Нехватка внимательности при слежении за сохранностью прибора — оборудование чувствительно к ударам и толчкам.
  2. Отсутствие дополнительных штативов, крепежей и фиксаторов — вторичные устройства облегчают процесс получения точной картинки.
  3. Чрезмерная опора на инструкции — не стоит слепо доверять выкладкам, прописанным в эксплуатационной документации.
  4. Попытка действовать в одиночку — напарник нужен всегда, в каждом случае.
  5. Неграмотная установка рейки — измерительная планка должна размещаться без перекосов.

Кроме того, многие новички не обращают внимание на перегрев устройства. Слишком высокая температура сказывается на точности.

Как работать с лазерным нивелиром — краткий ликбез

Рассказать обо всех сферах активного применения устройства для нивелирования тяжело — это по-настоящему популярный модуль, без которого не могут обойтись картографы, геодезисты, топографы, инженеры, архитекторы и строители.

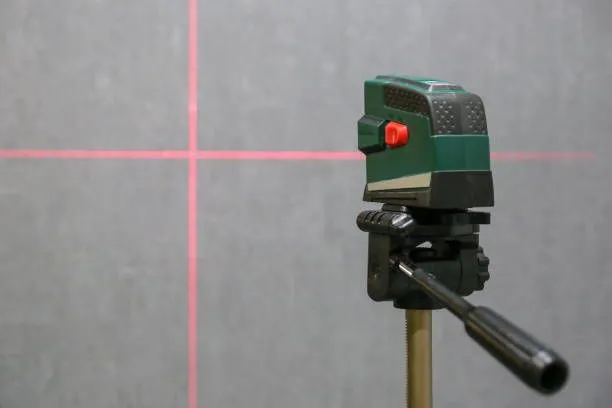

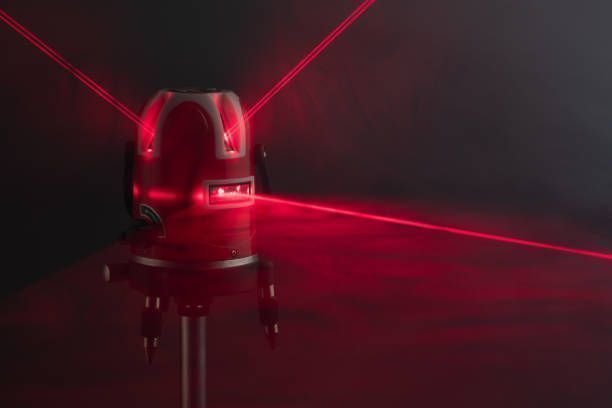

лазер

Конструкция аппарата

Бытовой аналог установки состоит из простых конструкционных деталей — аккумуляторного отсека, регулировочных винтов, излучателя, фиксатора и так далее. В комплекте с ним поставляется чехол для переноски, штатив в виде классической треноги и пластиковая мишень. Кнопок на корпусе немного — они могут отвечать за включение/выключение и базовую настройку рисуемых линий. Посредством ручек мастер выставляет положение модуля относительно поверхности и фокусирует основную линзу.

Измерение расстояния нивелиром

Современные модели оснащаются дальномерами — блоками, позволяющими строить ровные плоскости и получать данные об удаленности точек друг от друга. Если конструкция такого элемента не предусматривает, оператору следует действовать по старинке — при помощи простой рулетки.

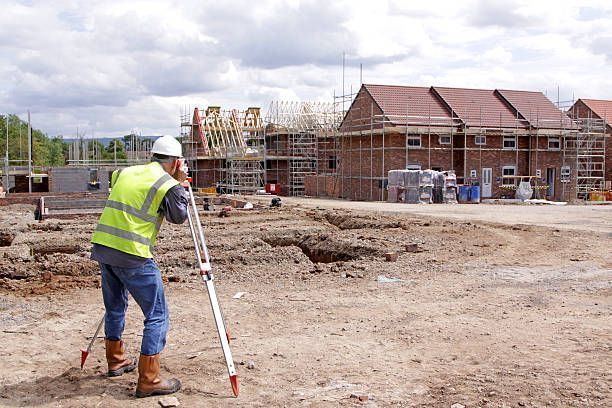

дома

Расчет пола

Нивелирование — это незаменимая операция, особенно при обустройстве напольных лаг. Правильно выставленный прибор, после активации, самостоятельно начертит периметрический нулевой уровень. Специалисту останется только пробежаться по площади и сделать отметки в нужных местах. Впоследствии лазерная аппаратура превратится в инструмент для изучения качества.

Измерение стен

С боковыми перекрытиями дела обстоят аналогично. Здесь оборудование применяется для контроля кирпичной кладки, монтажа осветительных систем, фиксации полок, конструирования перил лестничных проемов, установки панелей, приклеивания плитки и так далее. Все сопутствующие инструменты и материалы, необходимые для проведения перечисленных операций, можно приобрести на официальном сайте торговой сети Kraski.ru.

Проверка погрешности

Основы расчета и правила работы с оптическим нивелиром на стройке базируются на понятии о допустимой ошибке. Ни одно современное измерительное устройство не функционирует со стопроцентными параметрами точности. Для того чтобы проинспектировать прибор на предмет допускаемых им оплошностей, нужно отправиться в небольшое помещение и разместить его посередине, ровно между двух стен. Затем с боковых перекрытий снимаются показания — сначала методом классического нивелирования, потом при помощи обыкновенной рулетки. Если значения совпадают — значит, с оборудованием все в порядке.

Как используются ротационные лазерные нивелиры на открытой местности

Такие конструкции позволяют работать в любых условиях, в плане освещенности. Обыкновенные лазеры рисуют не слишком четкие сетки — на улице лучи теряются из-за яркого солнечного света. Продвинутые блоки оснащаются головками скоростного вращения — элементами, активирующими режим своеобразного сканирования. Угол охвата задается оператором, через панель настроек. Световая линия отображается только на одной точке, а все прочие данные специалист получает аналитически, в том числе и способом компьютерных расчетов.

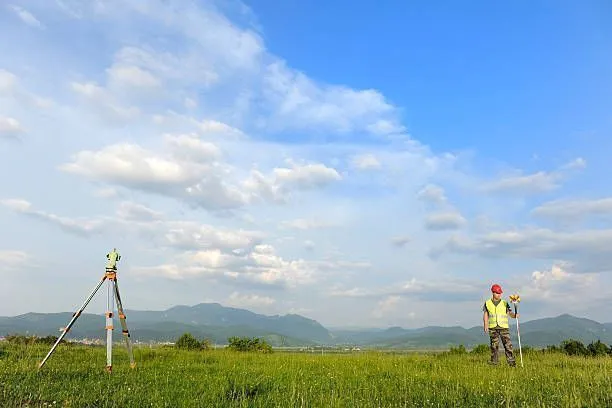

поле

Заключение

Порядок установки нивелира и работы с измеряемыми площадями прописан в разнообразных сертификационных документах. О том, как правильно применять представленную аппаратуру, подробно рассказано в ГОСТах и СНиПах. Однако пользуются соответствующими регламентами на регулярной основе только профессиональные строители – на бытовом уровне дела обстоят намного проще.
